CIJ9100无线振动监测系统，无线振动传感器具有低能耗、低成本、体积小，效率高、高可靠性等特点，可以方便地组成星状、链状、树状等网络拓扑，单个网络可以容纳高密度的传感器节点，技术处于国际杰出水平，广泛运用于钢铁、石化、电厂、矿山等测量及工业监控领域。

天游ty8线路检测中心公司整合了无线通讯领域和传感技术领域的专业资源，拥有一只高素质的研发队伍，拥有通信、传感技术及数据采集、嵌入式系统、电子工程等多方面的深厚技术和经验。我们的射频通讯模块、传感器采集分析模块、无线网络拓扑协议全部由公司自主开发，拥有完全的自主知识产权。
我们致力于在测控领域为客户提供创新的、优异的无线传感器网络设备、服务和解决方案。并将通过不懈努力和创新的科技成为客户在测控领域里值得信任、有价值的长期合作伙伴。

测量系统说明
测量系统是由无线振动传感器节点、无线数据传输控制器、计算机采集处理软件组成。

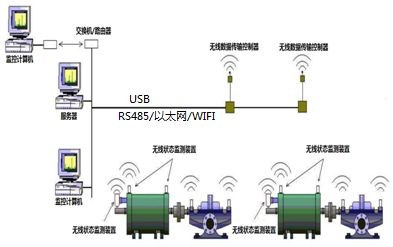

图1系统结构示意图

CJ9100系列无线振动传感器测量系统特点
主要特点如下：
● 单轴采用压电式加速度传感器，频率响应高，分析频带可至5KHz；
● 三轴采用MEMS传感器，可同时测量三个方向，分析频带可至2KHz；
● 安装、使用方便，免除繁琐的现场布线；
● 数字信号传输，避免了电缆带来的测量噪声，测量精度高抗干扰能力强；
● 专业的数据采集设计及数字信号处理技术，确保采集数据的精准；
● 超低功耗、体积小巧、外壳防水设计，适合室外工作；
● 空中最大传输速率1M，无线传输距离远；
● 视距最大可至200米；
● 采用433MHz/2.4GHz免费频段；图2CIJ9100无线振动传感器
● 自组织、自恢复多跳传感器测量网络；
● 同一网关可管理32个传感器节点；
● 传输可靠性高，AES128位数据加密算法；
● 实时有效数据传输速率达到8K字节；
● 多种触发方式，可实时采集或按计划采集；
● 内置电池，整机睡眠电流仅10µA；
● 友好的采集处理软件界面；

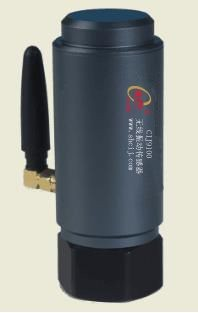

图2CIJ9100无线振动传感器

CIJ9100Z振动数据接收网关
CIJ9100Z振动数据接收网关负责把接收到的无线数据传输至计算机进行存储，分析处理，输出形式常用为以太网。

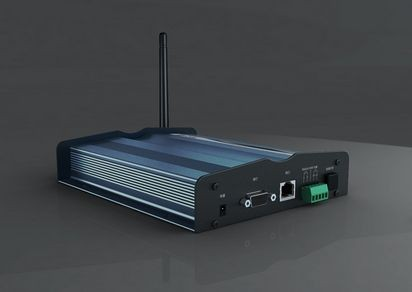

图3CIJ9100Z通讯转发器外观示意图

CIJ3000振动数据管理系统

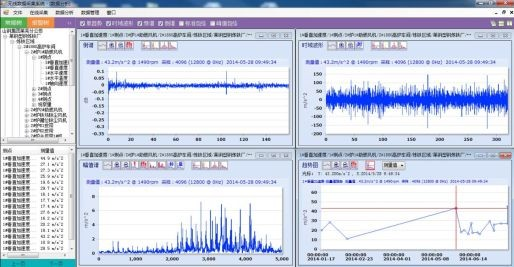

CIJ3000是界面友好的Windows采集控制软件，对各个传感器节点采集到的数据实现实时显示、分析和存储，采集到的数据以数据库形式存储，可以输出到广泛的第三方软件进行后处理。同时可以对网络通信质量和设备是否发生故障实施实时监控，并具有开机自检和电源监控功能。针对网络中的异常情况实时报警，利于网络的维护和管理。CIJ3000特有的软件空中无线升级功能，可方便地为远端的传感器节点进行内部程序升级。

应用领域
无线加速度传感器配合CIJ3000振动状态实时监测系统为建筑、桥梁、工业在线监测、国防（航空、航天、船舶、兵器、核）、汽车、火车、包装运输以及电梯等行业提供服务。

CIJ9100无线振动传感器技术指标
